보유설비(상세)

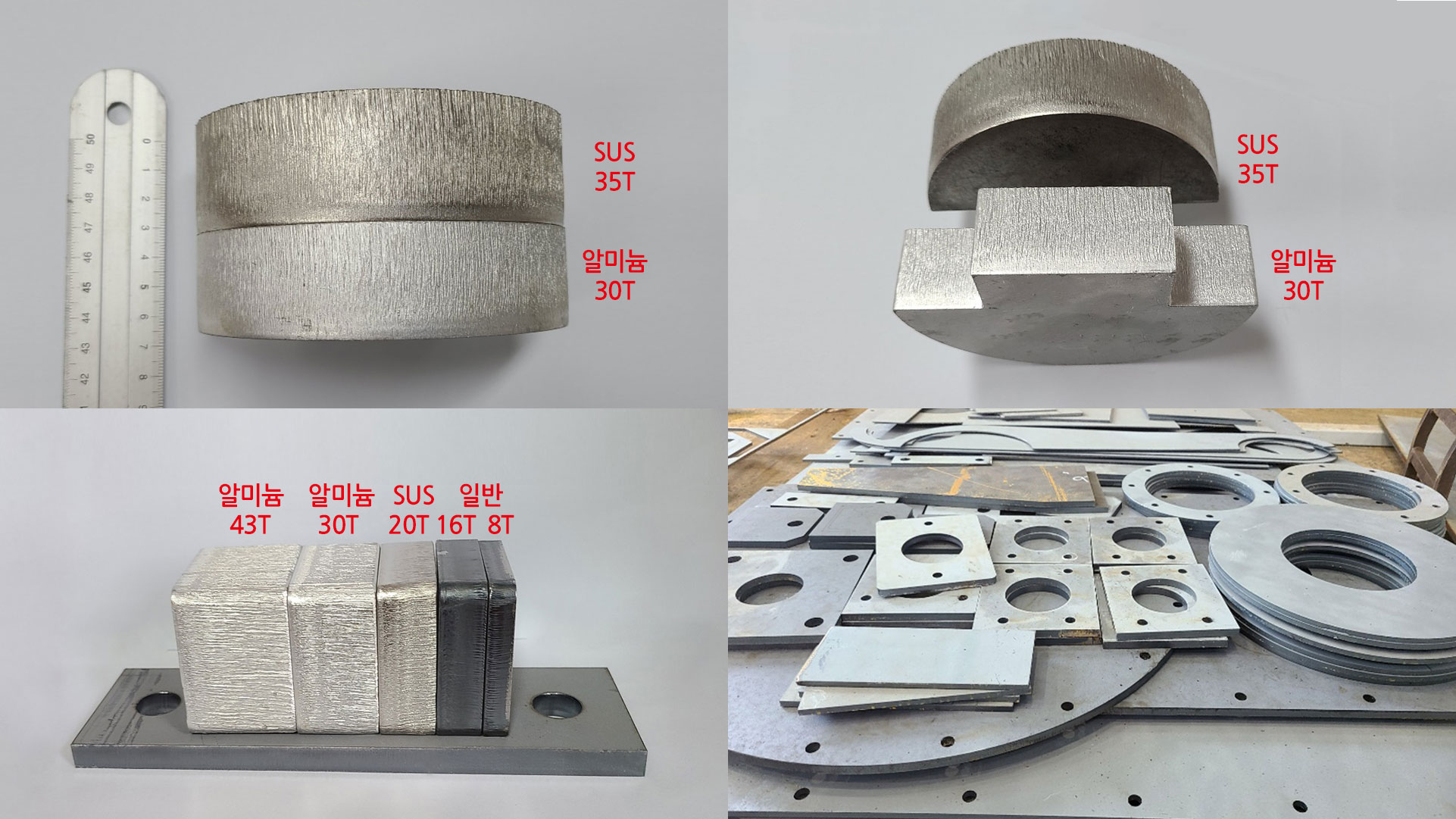

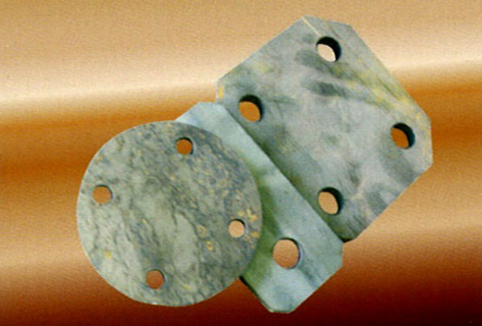

빠르고 정교하게 자른다!

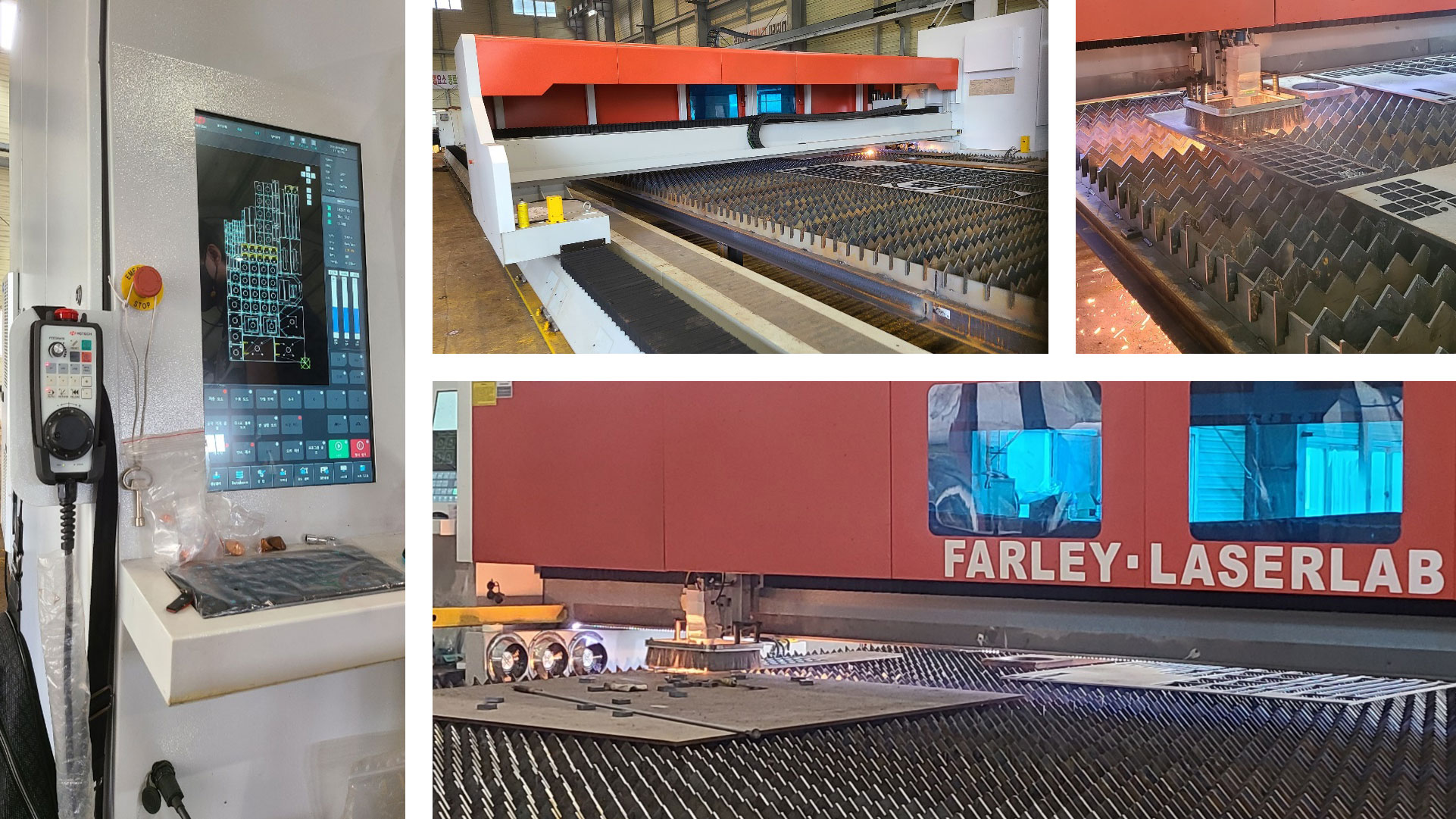

Cutting H beam on big tube machine

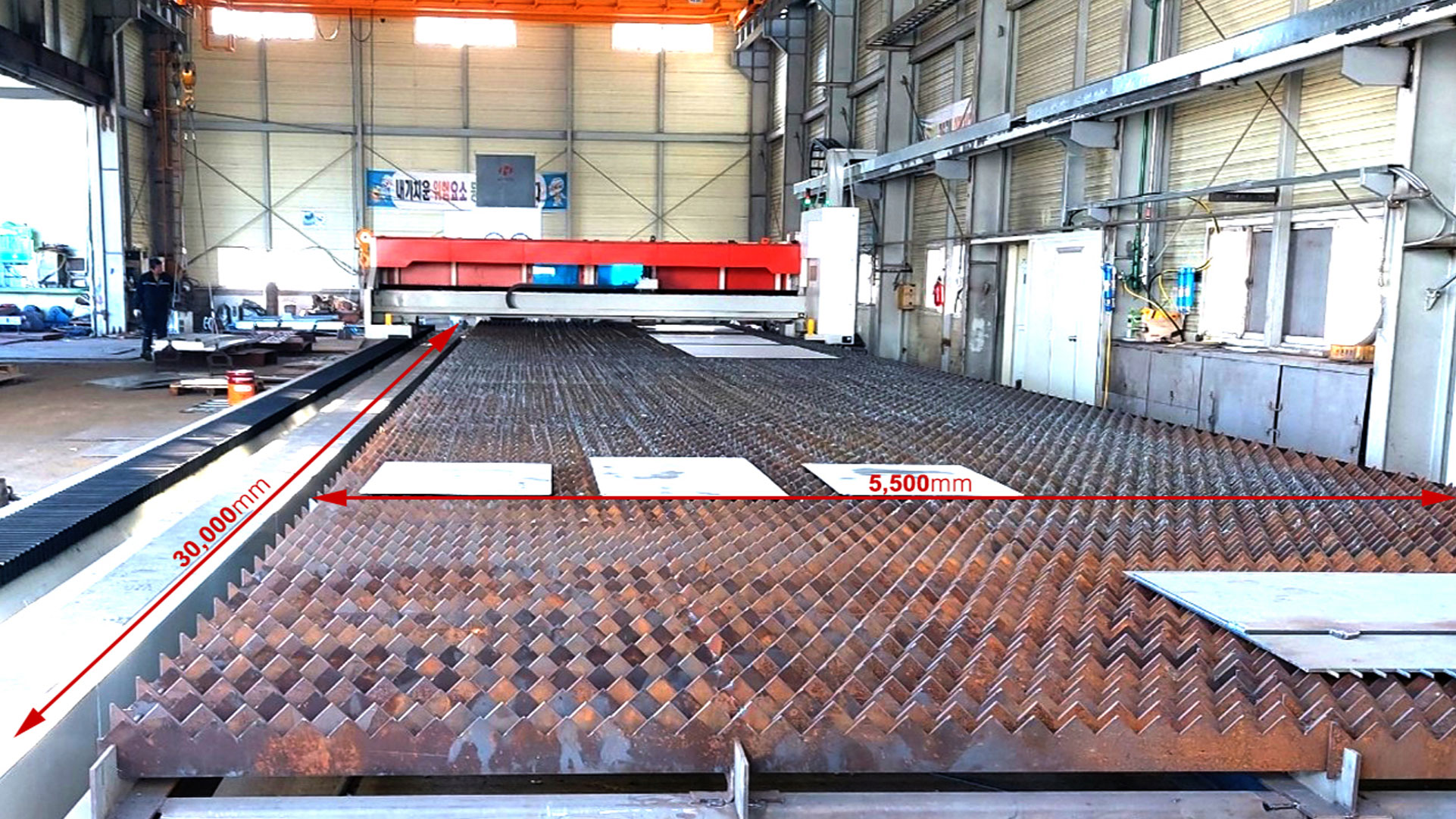

Maximum 30,000mm X 5,500mm

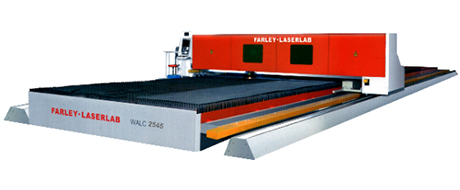

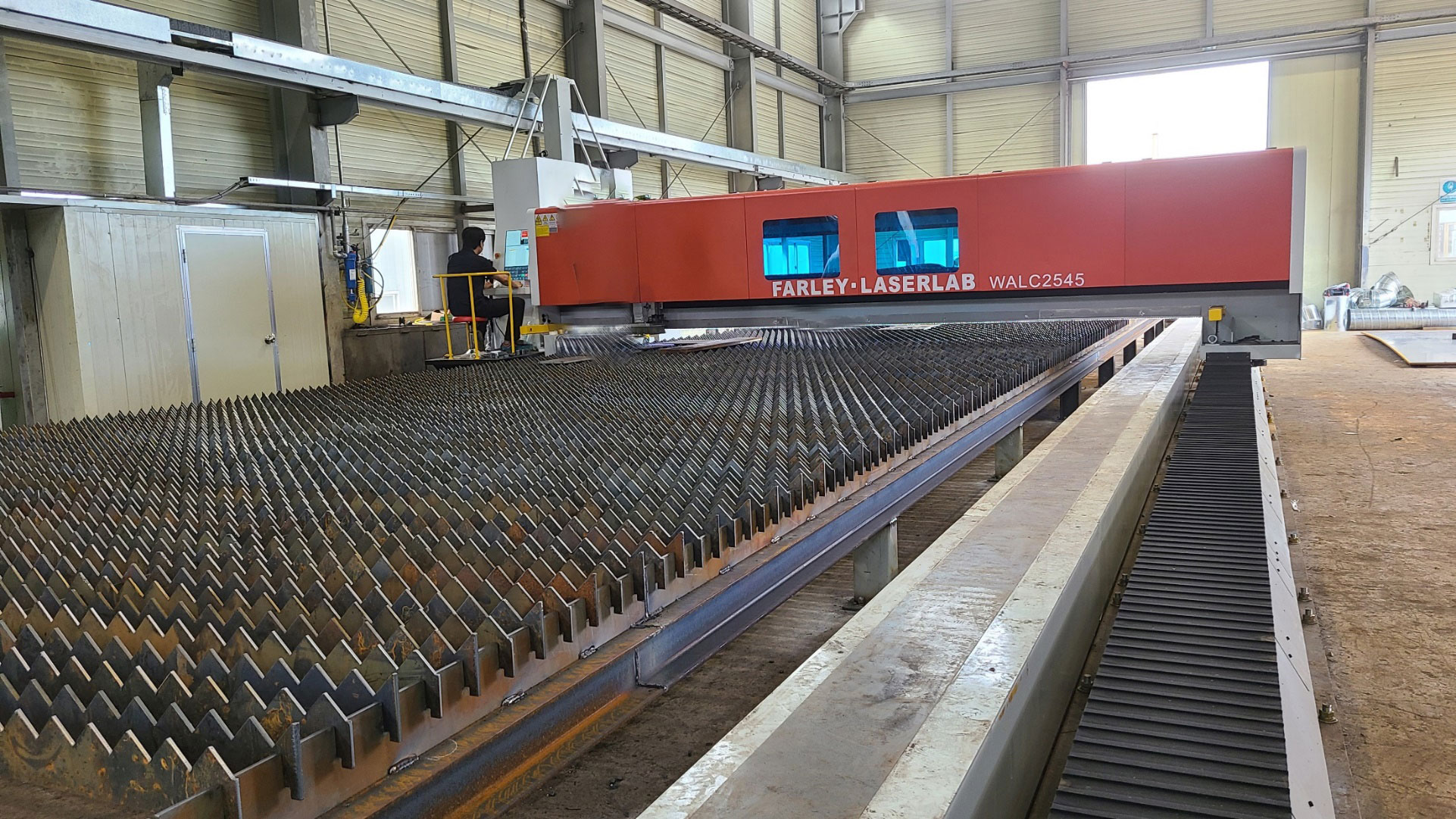

LASER CUTTING 12kw 오픈형

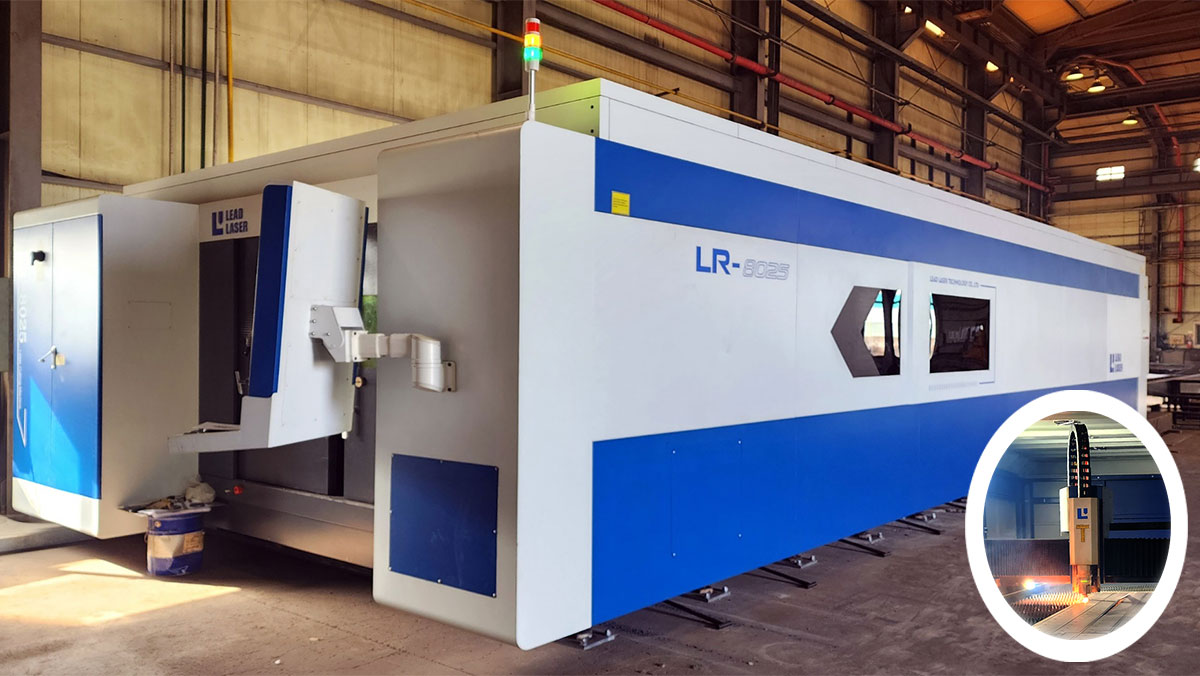

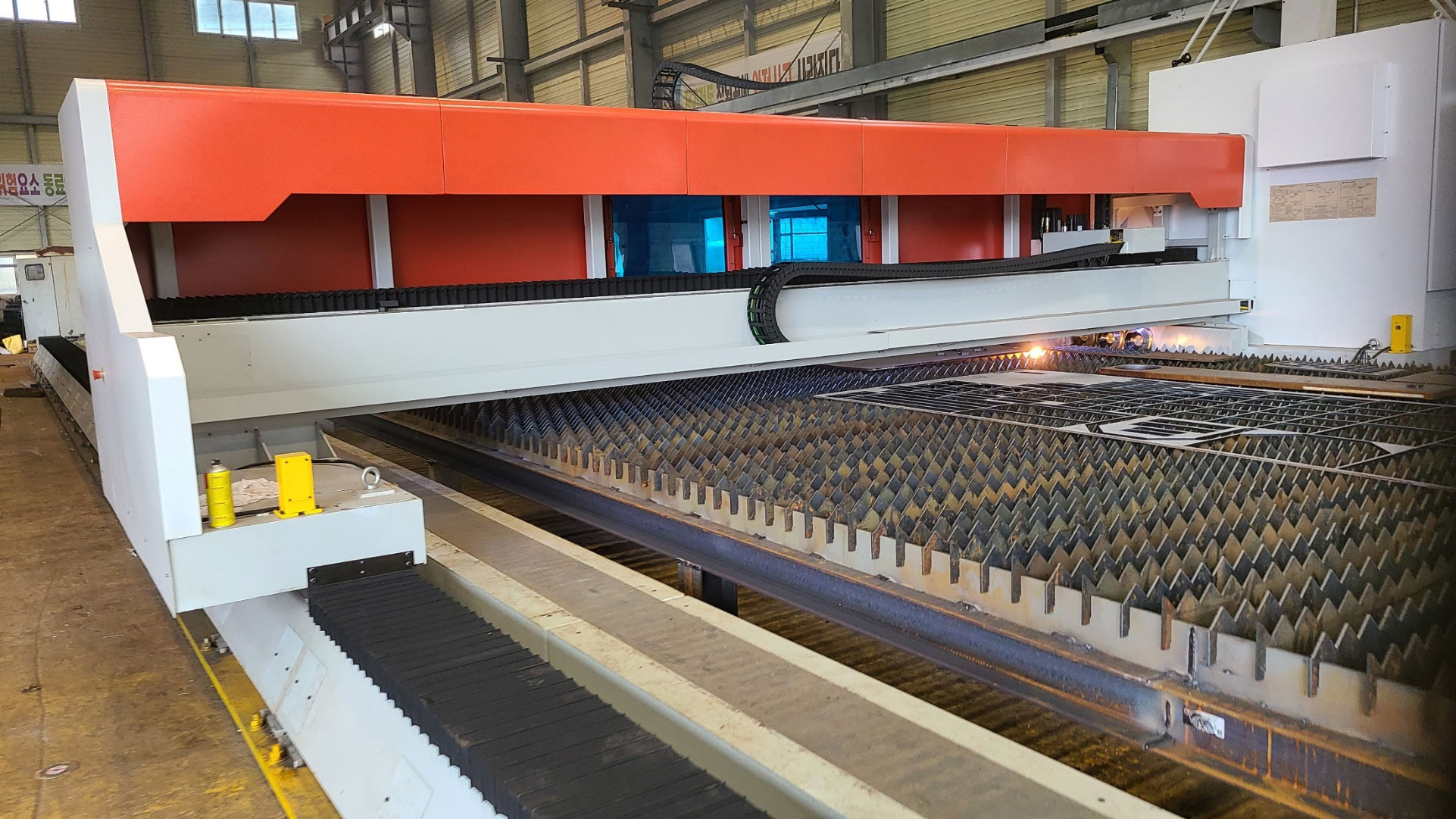

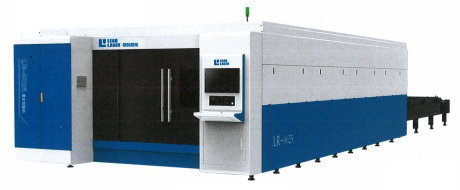

X,Y축 8,050mm X 2,550mmLASER CUTTING 20kw 완전밀폐형
화이버레이저 컷팅설비 규격비교
<12kw 오픈형> <20kw 완전밀폐형>
▶ 가공 범위, 테이블 크기 - 가공 범위（L×W ) 30,000mm X 5,500mm 8,050mm X 2,550mm - X 축 스트로크 25,000mm 8,050mm - Y 축 스트로크 4,500mm 2,550mm - Z 축 스트로크 300mm 310mm ▶ 정밀도 - X/Y축 위치 정밀도 X/Y축 0.1mm / 10m X/Y축 ±0.03mm / m - X/Y축 중복 위치 정밀도 X/Y축 0.1mm / 10m X/Y축 ±0.02mm / m ▶ 속도 - X/Y 축 최대 위치 이송속도 35m/min 100m/min - 최대 컷팅 속도 30m/min 100m/min ▶ 전원 파라메터 - 전압 380V 380V - 주파수 60Hz 60Hz - 전원보호등급 IP54(국제보호등급) IP54(국제보호등급) ▶ 기타 - 소프트웨어 LANTEK LANTEK - 컷팅헤드 독일(PRECITEC) 독일(PRECITEC) - 써보시스템 미국(SWAGELOK) 일본(YASKAWA) 레이져 절단기(Cutting)
-
Cutting

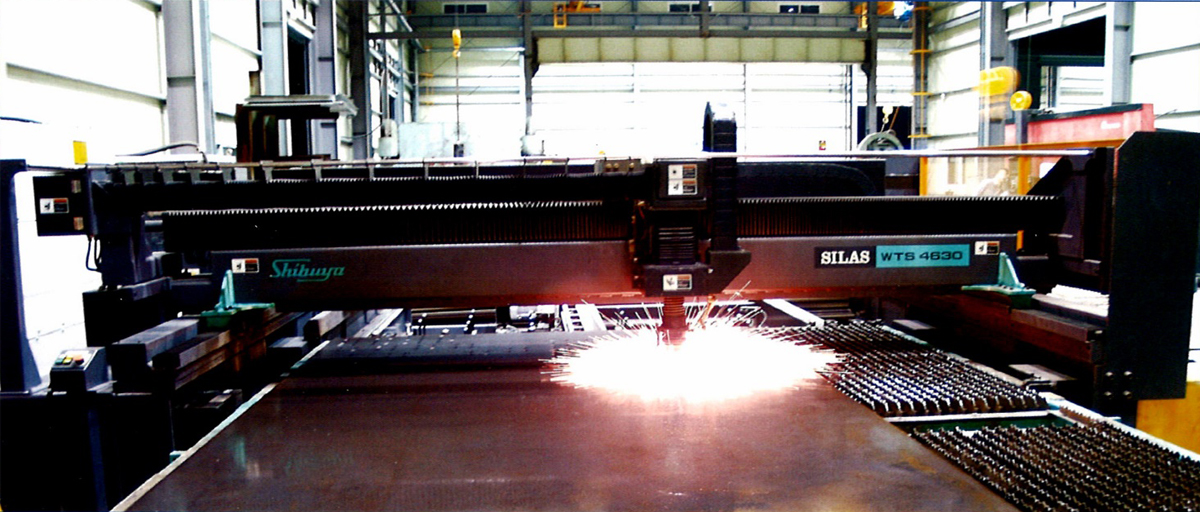

Shibuya 4KW Laser
레이져 절단기
형식 1Pallet Type 2Pallet Type 가공영역 1550×3080 [mm] 3080×4500 [mm] 최대가공속도 25000 mm/min 25000 mm/min 최대이동속도 35000 mm/min 35000 mm/min 위치결정도 0.01/500 mm 0.01/500 mm 수치입력최소단위 0.001 mm 0.001 mm 탑재 레이저 발진기 PANASONIC/SOL20V PANASONIC/SOL20V 정격출력 4KW/2KW 4KW/2KW 입력전원 3Ø200V 50/60Hz98kVA 3Ø200V 50/60Hz100kVA 기계촌법 4750(L)×3050(W)×1580(H) [mm] 4750(L)×8150(W)×1580(H) [mm] 기계질량 700kg 15000kg 기계특성 - 1/100 mm까지 정밀 가공 가능.
- 철단면이 깨끗하고 철판이 흰 현상이 있어도 절단 가능

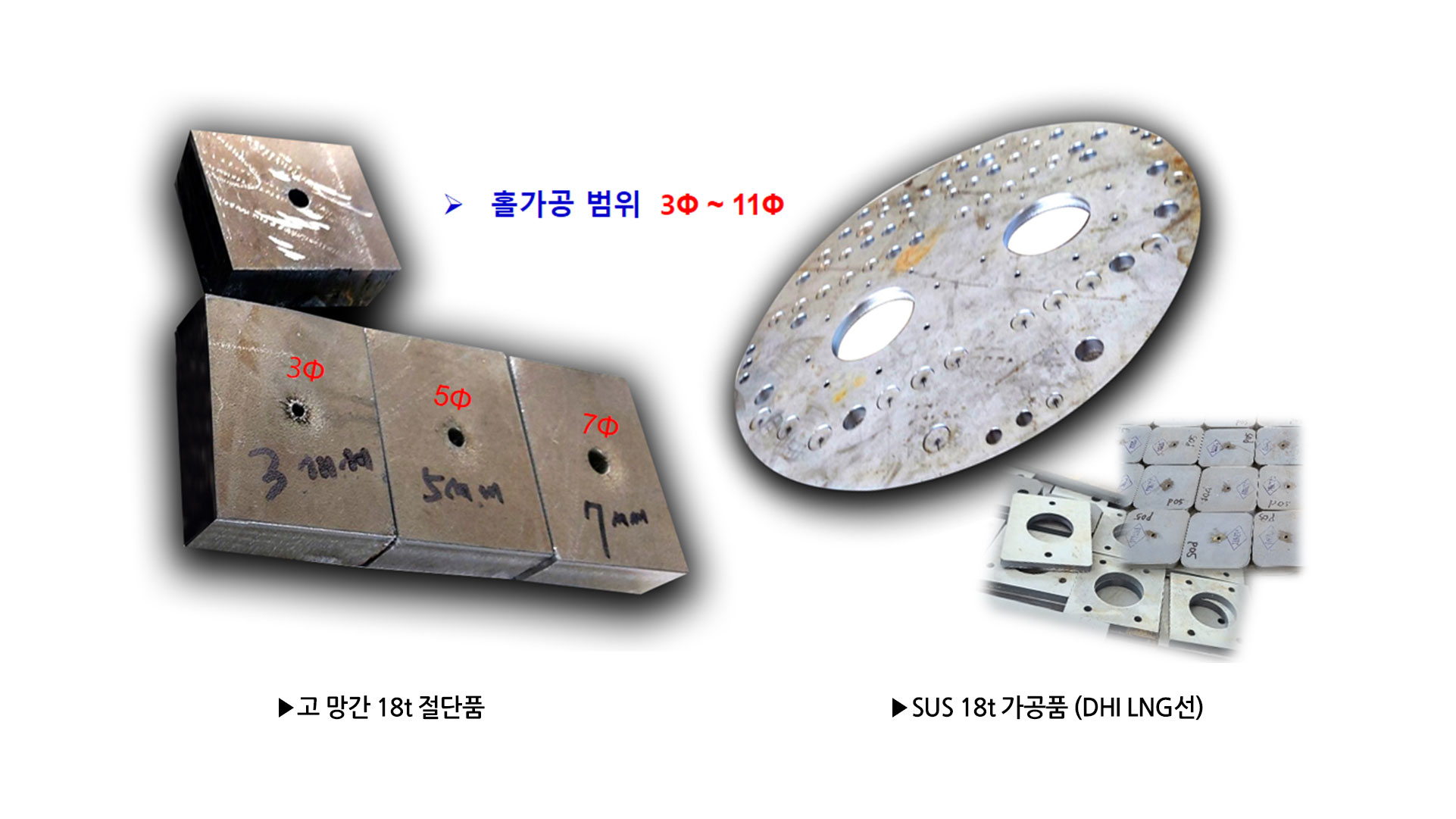

- 정밀한 홀 가공 작업 가능
- SUS 절단 시 절단면 색깔이 변하지 않음
-
-
Cutting
Shibuya 4KW Laser
레이져 절단기

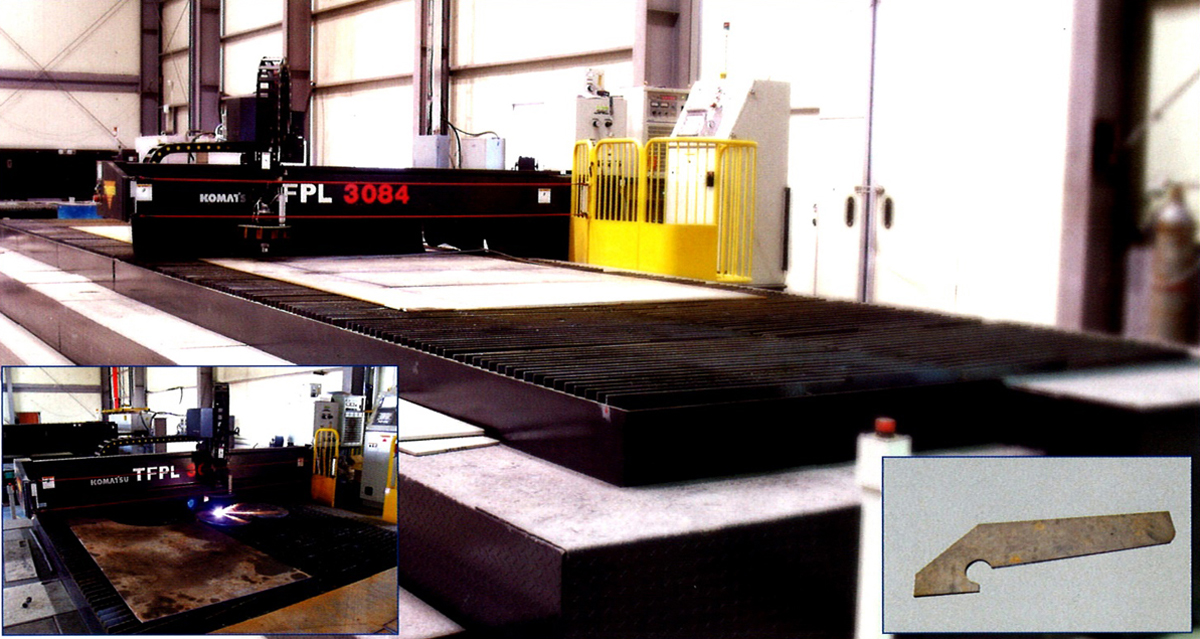

종류 TFPL3084 정격출력전류 150A 피가공재 치수 최대가공치수(mm) 2500 x 12300 재질 SS400 SUS304(02절단) SUS304(N2절단) A5052(02절단) 절단판두께 1.2mm~25mm 1mm~20mm 3mm~15mm 1mm~15mm 피어스능력 25mm 20mm 15mm 15mm 전원전압 3ØAC200V+20% 0%50/60 Hz 부하용량 트위스터전원 30kVA 가공기본체 8KVA 집진기(옵션) 24kVA(2대: 7.5Kw 12kVA) 도장 검정(트위스터전원, 쿨러유닛, 가스유닛은 제외) 장치재량(kg) 약24,000 기계특성 - 절단면의 조도가 레이저 보다 우수함
- 절단 반경이 큼
- 철판 절단시 열변형이 적음
- 수직 직각도가 매우 우수함(25T까지)
- 기존프라즈마의 문제점을 보완하여, 레이저 가공제품 품질과 흡사함
- CNC 자동절단기 작업 불가용 특수한 철판 절단가능
-
Cutting

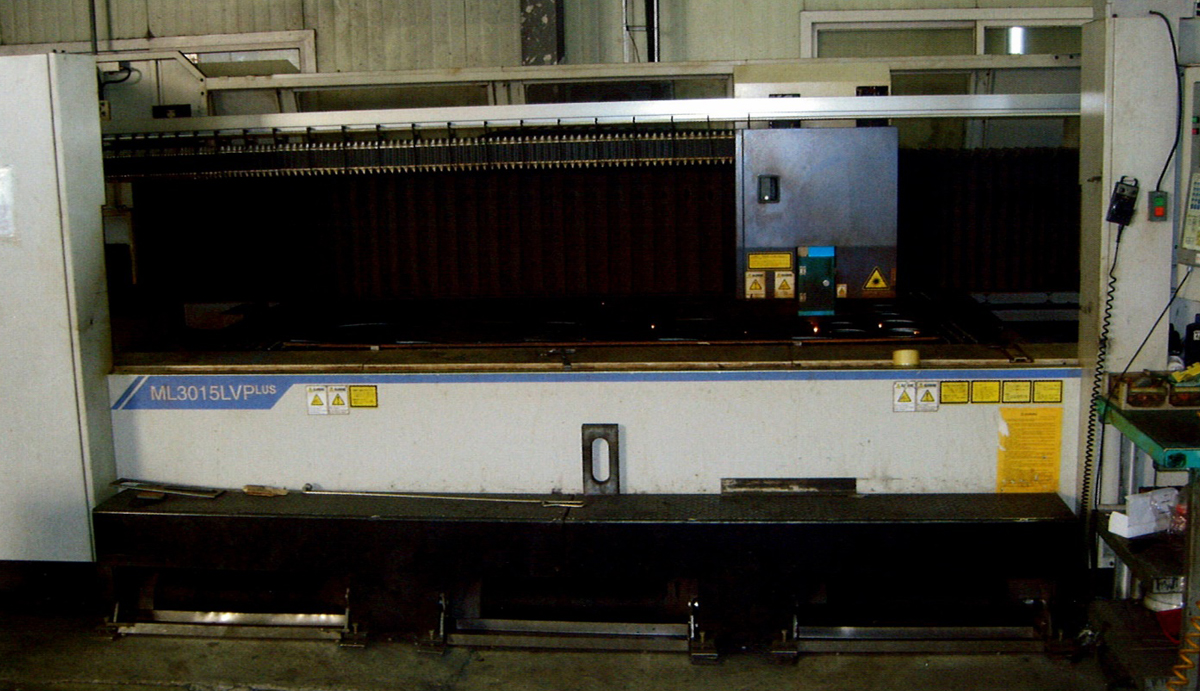

Mitsubishi 4KW Laser
레이져 절단기
피가공채치수 최대가공치수 1550 x 3100 [mm] 재질 SS400 SUS 질소작업 절단판 두께 0.1T-16T 0.1T~12T 기계특성 - 1/100mm까지 정밀 가공 가능
- 정밀한 홀 가공 작업 가능
- 절단면이 깨끗하고 철판 휨 현상이 있어도 절단가능
- SUS질소가스 절단시 색깔이 변하지 않음
- 얇은 절단판 가공시 가공속도가 빠름
-
Cutting

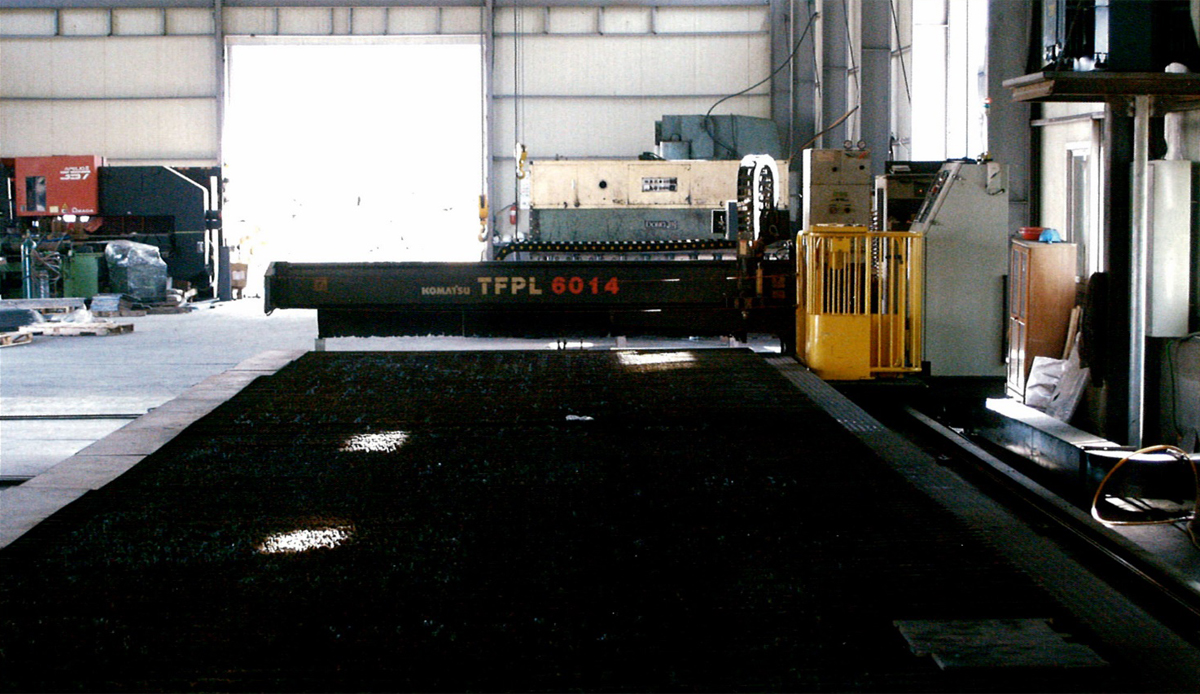

Komatsu 60KW Plasma
프라즈마
피가공채 치수 최대가공치수 3200 x 12500 [mm] 재질 SS400 SUS(O2산소) SUS(질소) 알루미늄 절단판 두께 1T~36T 1T-30T 3T~25T 1T~15T 기계특성 - 절단면의 조도가 레이저 보다 우수함
- 절단 반경이 큼
- 수직 직각도가 매우 우수함(36T까지)
- 기존 프라즈마의 문제점을 보완하여, 레이저 가공 제품 품질과 흡사함
- CNC 자동절단기 작업 불가용 특수한 철판 절단가능
- 철판 절단시 열변형이 적음
-
Cutting

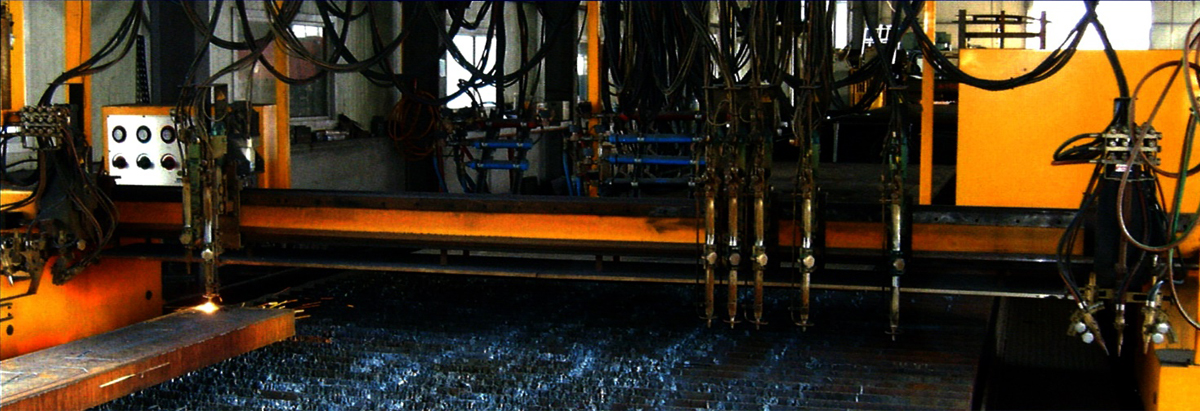

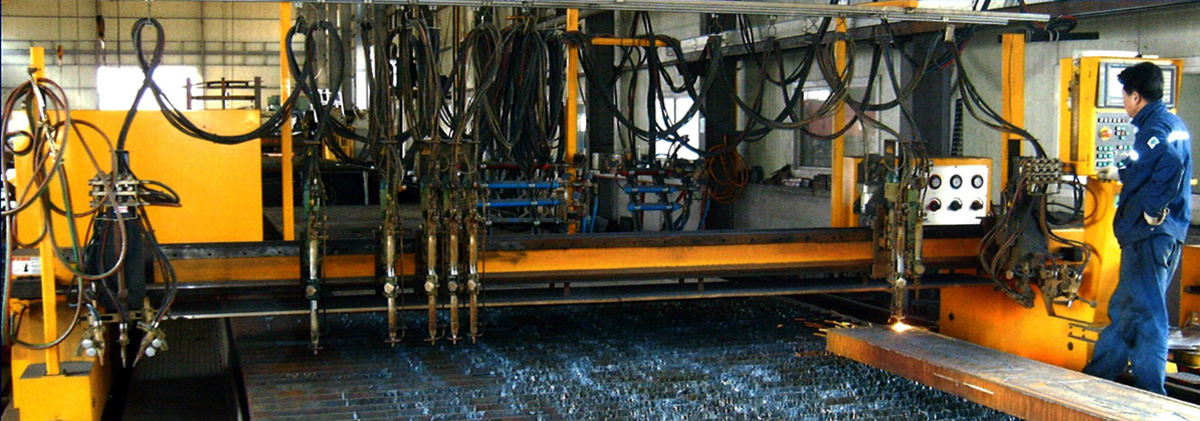

Hanto CNC 자동절단기
자동 절단기
피가공채 치수 최대가공치수 3500 x 15000 [mm] 재질 SS 400 절단판 두께 15T~250T 기계특성 - K 개선 및 Y 개선 작업 가능
- 산소탱크 설치로 다량의 화구 사용시 압력 저하로 인한 불량률이 낮음
- 후판 및 슬라브 작업이 용이함
-
Cutting
Hanto CNC 자동절단기
자동 절단기
피가공채 치수 최대가공치수 3500 x 30000 [mm] 재질 SS 400 절단판 두께 15T~250T 기계특성 - K 개선 및 Y 개선 작업 가능
- 산소탱크 설치로 다량의 화구 사용시 압력 저하로 인한 불량률이 낮음
- 후판 및 슬라브 작업이 용이함
절곡기(Bending)
-
Bending

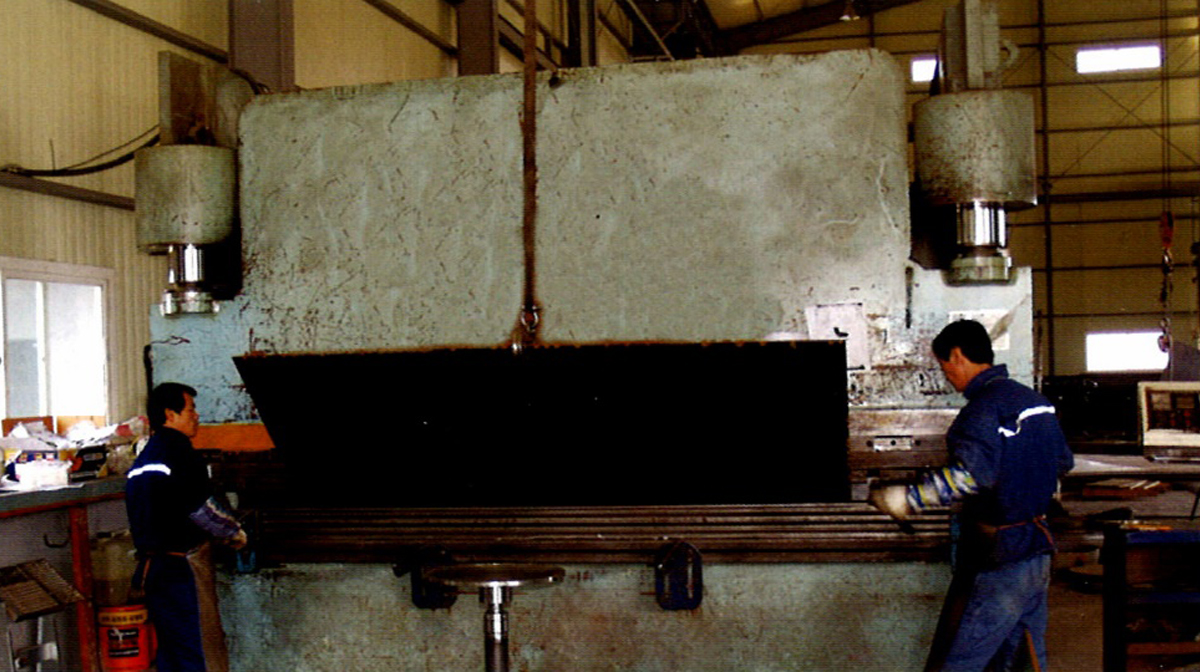

Dong Jin 유압 절곡기
절곡기
최대절곡치수 16 T x 3000 L 기계특성 - 후판 절곡에 용이함
- 다량의 절곡 칼 보유로 난이도 높은 절곡도 가능함
-
Bending

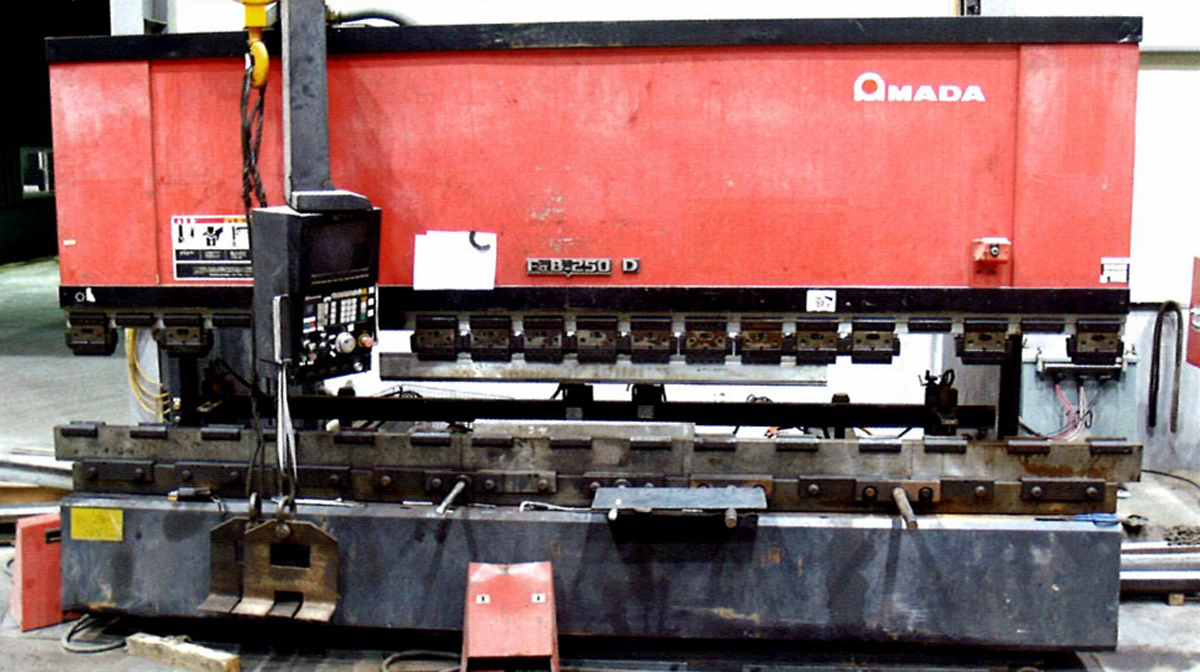

Amada 자동 유압 절곡기
절곡기
최대절곡치수 10 T x 3000 L 기계특성 - 스토퍼 위치 자동 조절이 가능하여 정밀 절곡이 가능함
- 다량의 절곡 칼 보유로 난이도 높은 절곡도 가능함
-
Bending

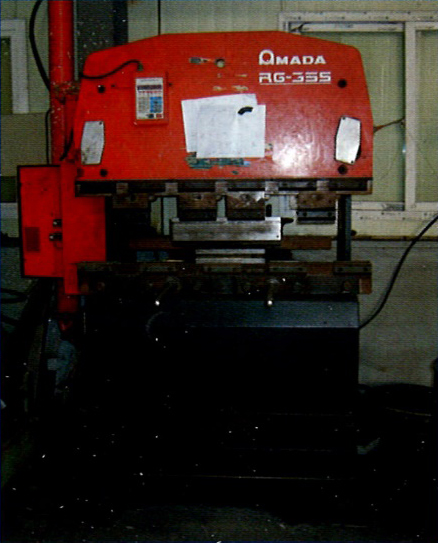

Amada 자동 유압 절곡기
절곡기
최대절곡치수 6 T x 1000 L 기계특성 - 스토퍼위치 자동 조절이 가능함
- Cover류 작업에 용이함
샤링기(Shearing)
-
Shearing

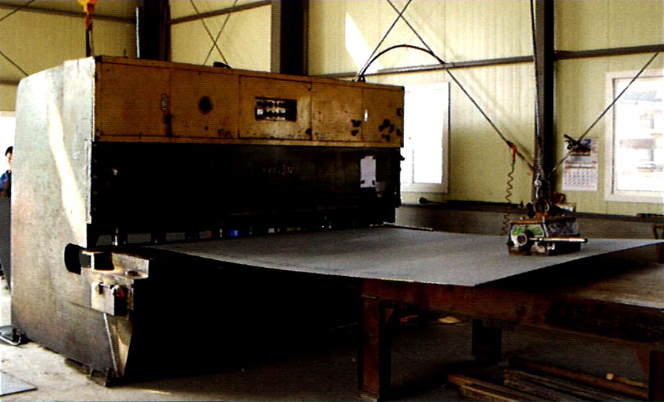

Dong Jin 유압 샤링기
샤링기
최대절곡치수 16 T x 3050 L 기계특성 - 직선 컷팅 작업시 레이저, 프라즈마 보다 작업능력이 우수함.
- 롤릴용 소재 절단에 적합함
롤링기(Rolling)
-
Rolling

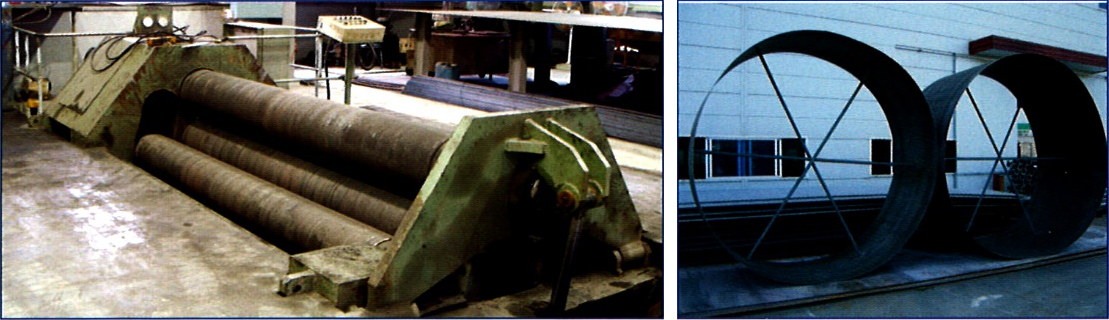

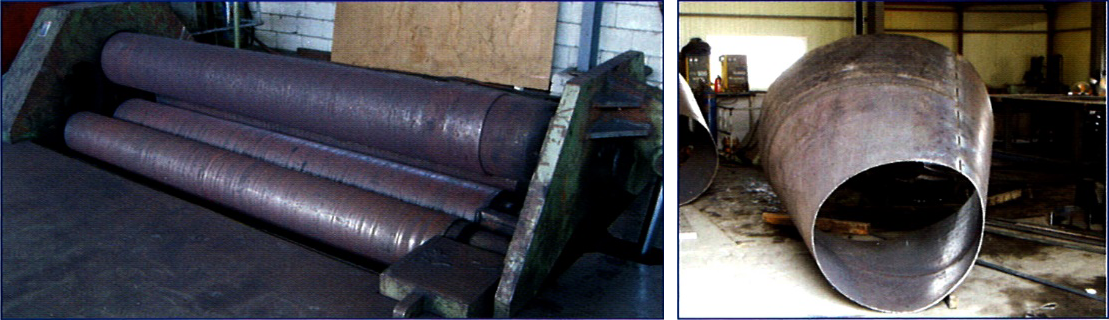

Dong Jin 4축 롤링기
롤링기
최대절곡치수 20 T x 3050 L 기계특성 - 20T 까지 전단부 절곡 작업 없이 롤링작업이 가능함
- 1000Ø~5000Ø 까지 롤링가능
- 롤링작업에 많은 노하우 보유
-
Rolling
Dong Jin 4축 롤링기
롤링기
최대절곡치수 16 T x 2500 L 기계특성 - 16T 까지 전단부 절곡 작업 없이 롤링작업이 가능함
- 600Ø~5000Ø 까지 롤링가능
- 콘 롤링작업에 경험이 많음
기타설비(Etc.)
-

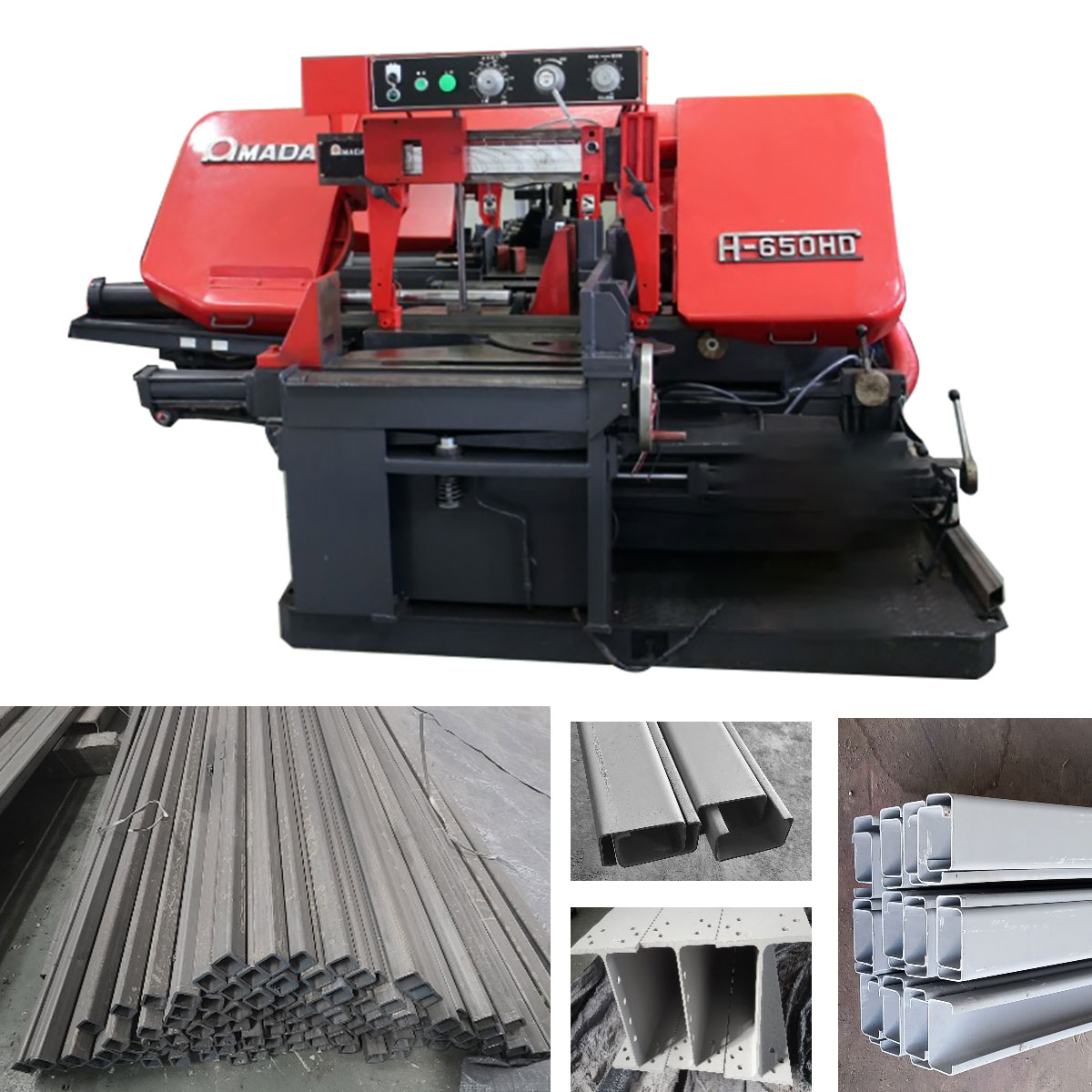

밴드쇼 650HD
아마다 기계톱
-

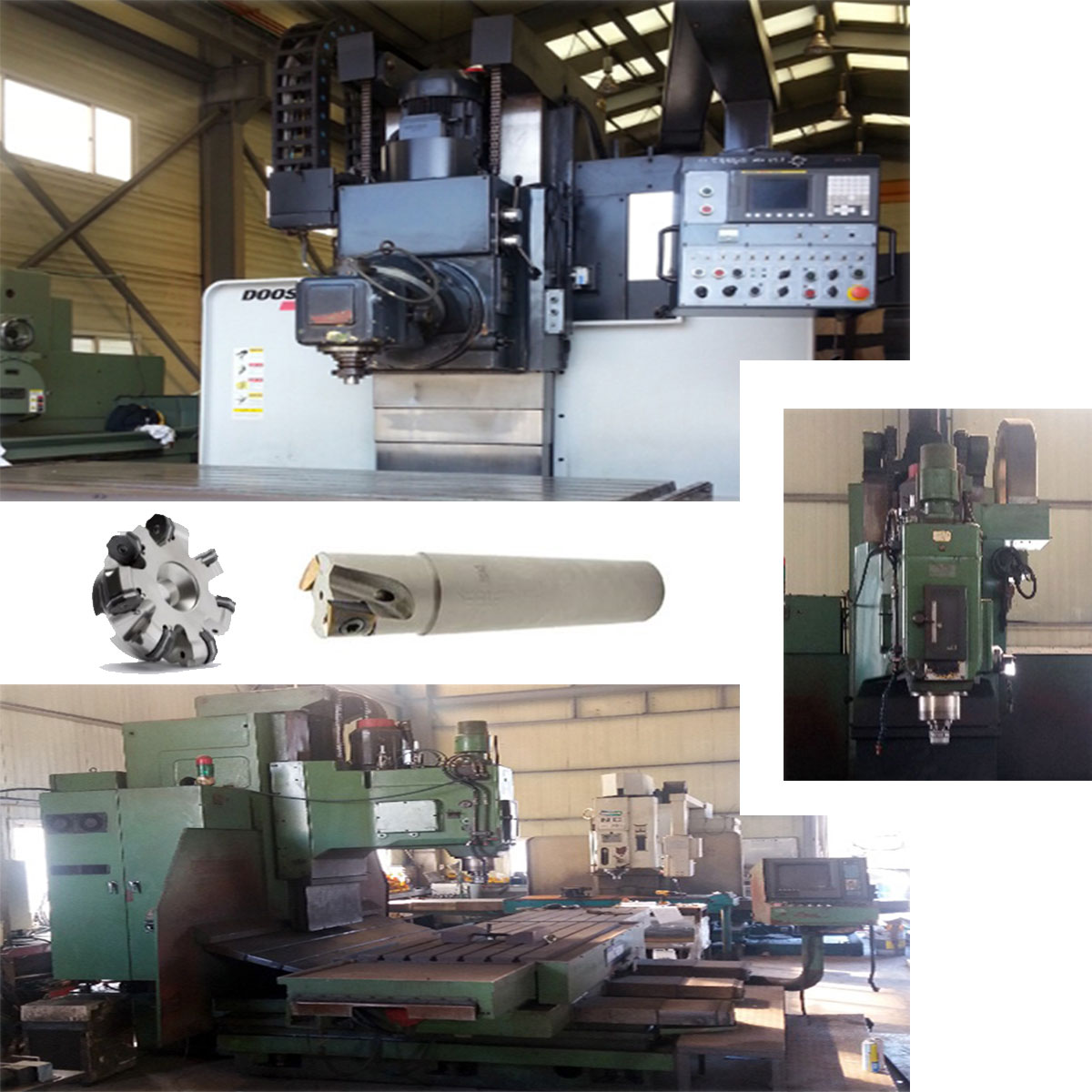

MILLING
NC밀링 8호기
-

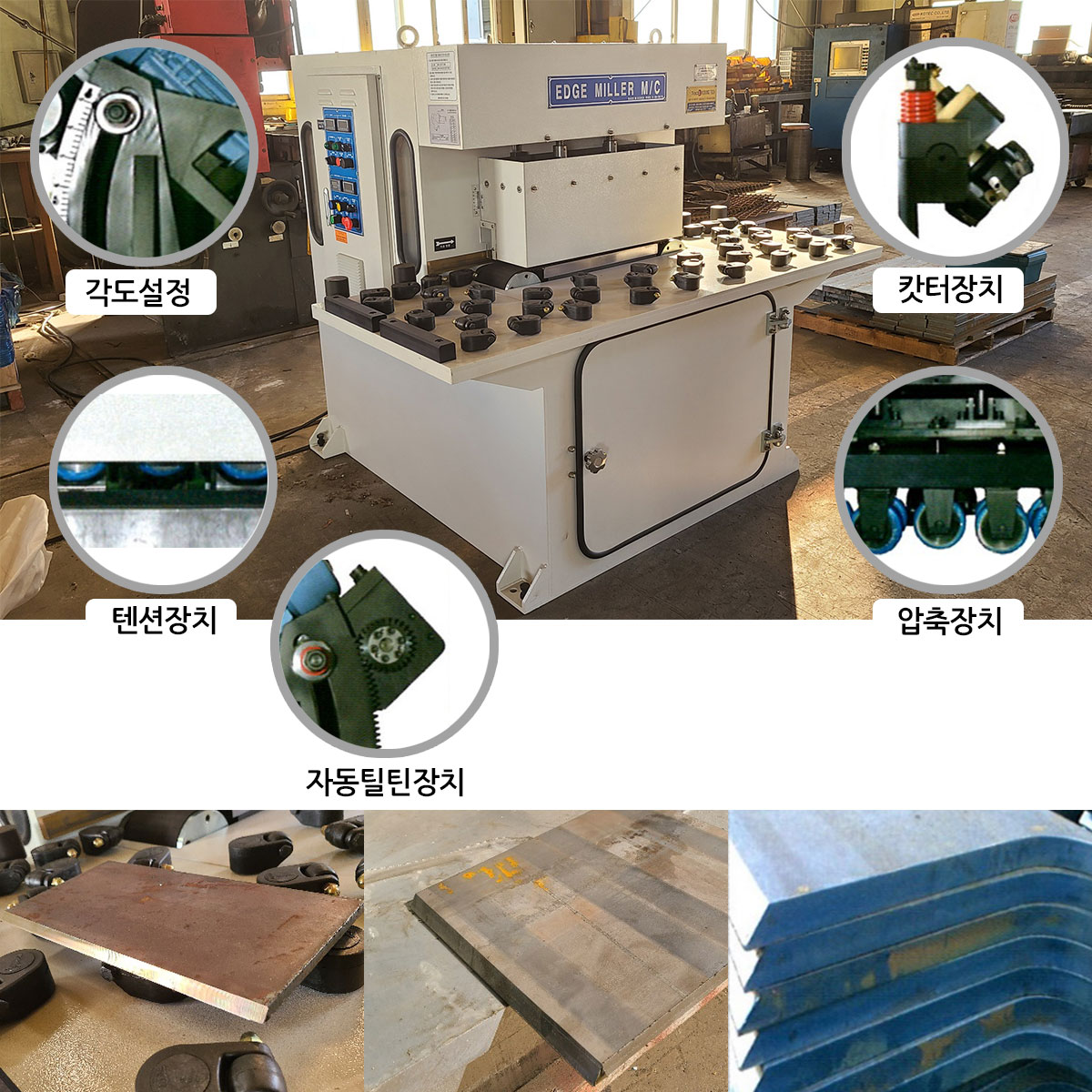

플레이트 면취가공기
PLATE BEVELING MACHINE
가공규격Spec. 가공속도Speed 개선각도Bevel Angle 사용바이트 (팁)Applying Bite (Tip) 비고Remarks - 최소: 3T/min.
- 최대: 40T (16T 이상은 양면개선) / Max. (Both side, over 16T)
- 최소 길이: 250mm최대 길이: 무한
- 폭: 70mm~1500mm
- 중량: 1000kg/Weight
3T-12T = 분당 2300L(/1min.)
12T~40T = 분당 1000~ 1500L(/1min.)15°~45°
조정가능(자동)
Adjustable (Manual)- SPKN-1504EDTR -EMTT 7030
- SPKN-1504EDSR -SVPC 3500
메인스핀들
RPM
무한속도
제어장치 -

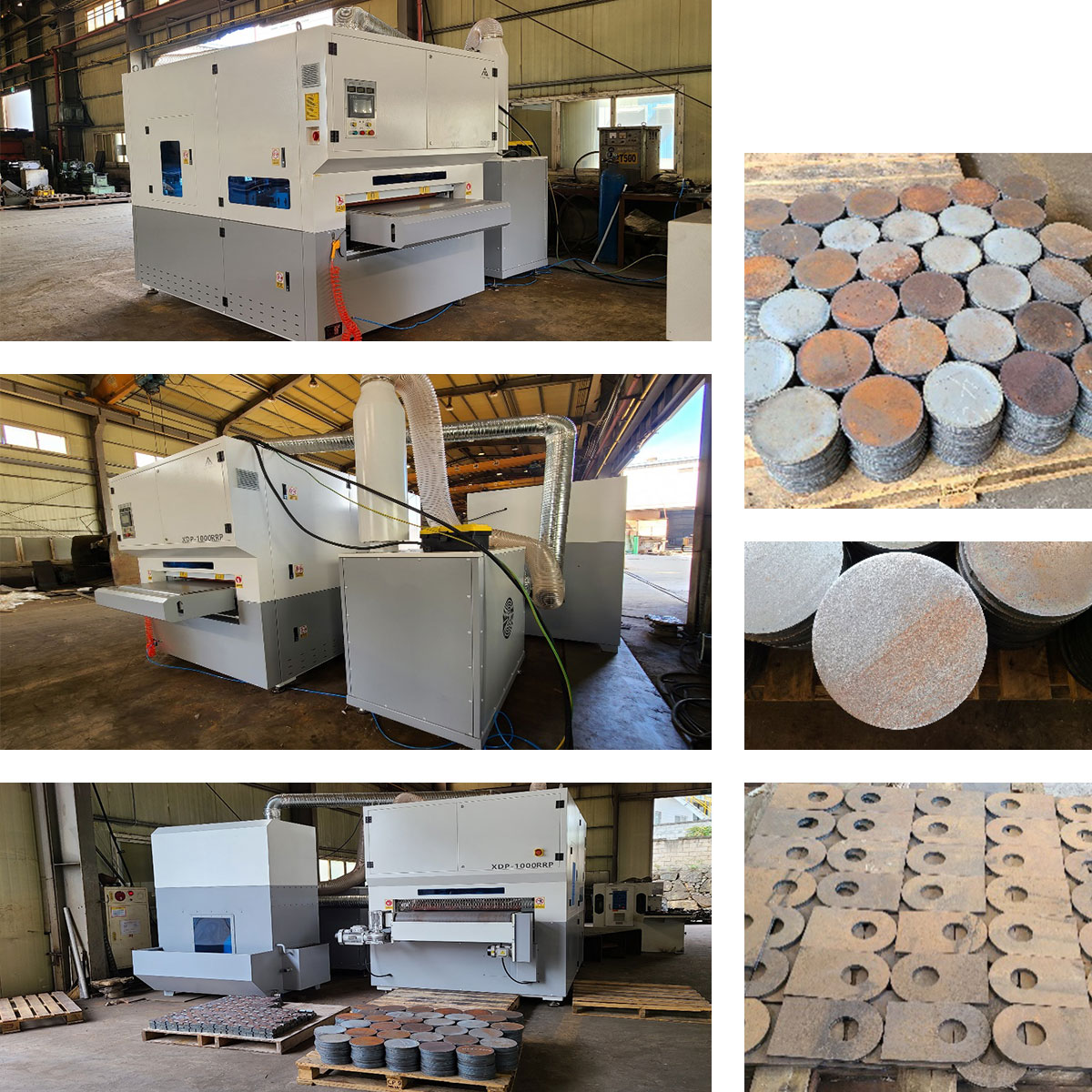

디버링 연마가공기
DEBURRING MACHINE
<제원 및 특징>
- 최대작업폭 800mm
- 작업소재두께 80mm
- 컨베이어속도 8m/mim
- 컨트롤러 (독)지멘스
- 연마자동보정
- 깨끗한 연마로 버제거
-

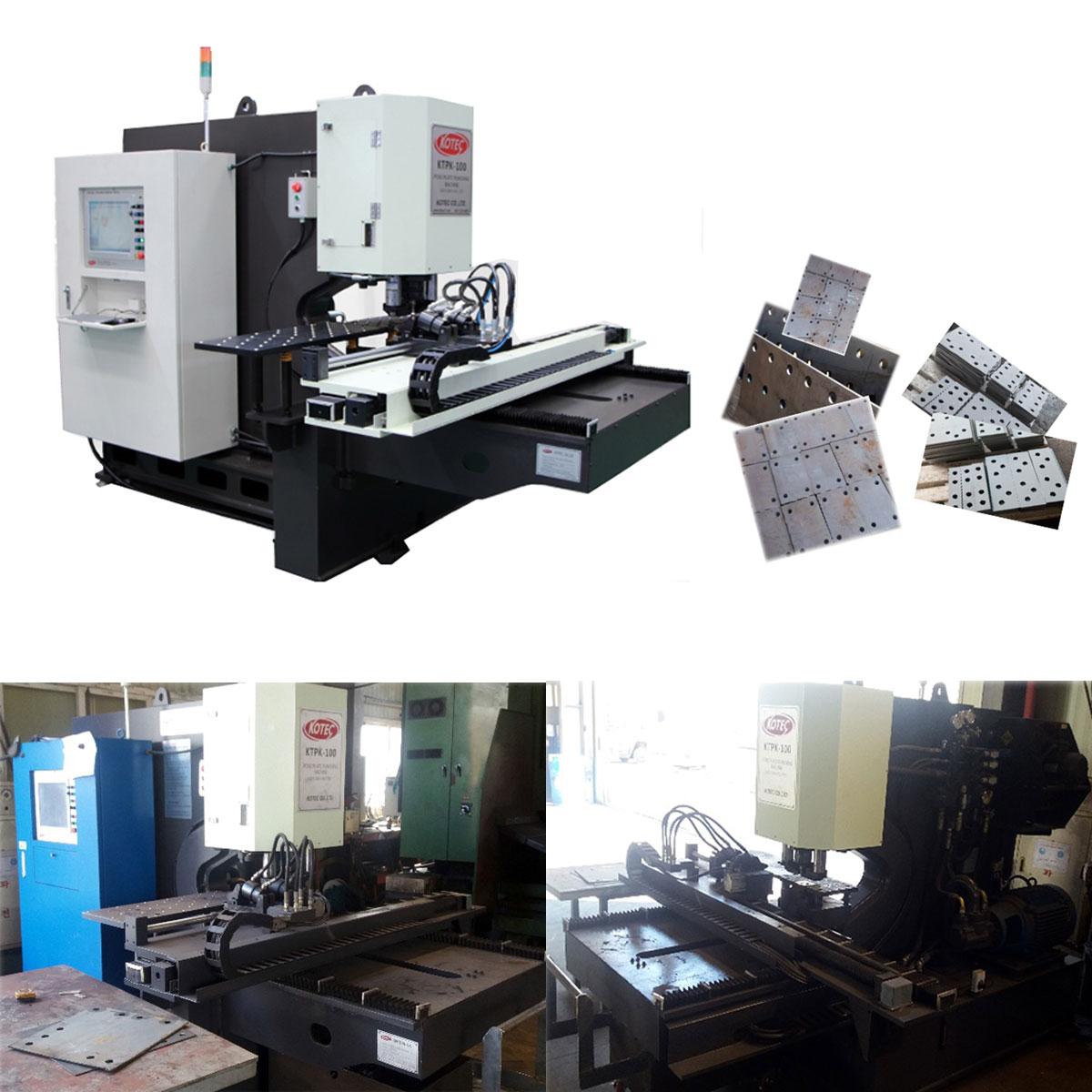

유압식 자동펀칭기
PLATE PUNCHING MACHINE
